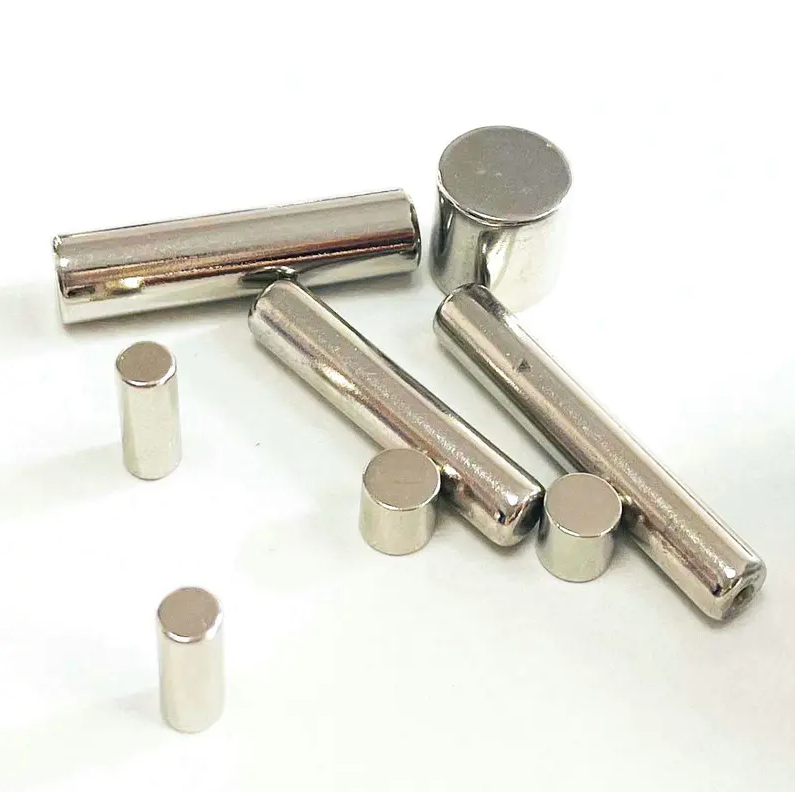

Magneți cilindri de neodim - de ce sunt atât de puternici?

Magneți cilindri de neodim sunt excepțional de puternice deoarece sunt fabricate dintr-un aliaj de neodim-fier-bor (NdFeB) - cel mai puternic material cu magnet permanent descoperit vreodată . Geometria lor cilindrică concentrează fluxul magnetic de-a lungul unei singure axe, iar coercitatea lor ridicată asigură că câmpul rămâne stabil chiar și sub presiune mecanică sau forțe magnetice opuse. Pe scurt, atât materialul, cât și forma lucrează împreună pentru a produce o rezistență magnetică mult peste ceea ce pot obține magneții tradiționali de ferită sau alnico.

Structura cristalină NdFeB: unde începe puterea

Fundamentul a magnet cilindru de neodim puterea lui constă în structura sa atomică. Magneții NdFeB sunt construiți în jurul unei rețele cristaline tetragonale (Nd₂Fe₁₄B), în care atomii de fier furnizează momentul magnetic primar în timp ce atomii de neodim creează o anizotropie magnetocristalină masivă - ceea ce înseamnă că electronii preferă să se alinieze de-a lungul unei axe specifice.

Această anizotropie este diferențiatorul cheie. Face foarte dificilă din punct de vedere energetic rotirea domeniilor magnetice departe de direcția lor preferată, ceea ce se traduce direct în coercivitate ridicată (rezistență la demagnetizare). Atomii de bor stabilizează rețeaua cristalină, prevenind colapsul structural sub stres termic sau mecanic.

Prin comparație, magneții de ferită obișnuiți au o anizotropie mult mai mică, motiv pentru care un cilindru mic de neodim poate depăși cu ușurință un bloc de ferită de multe ori dimensiunea lui.

Proprietăți magnetice cheie: numerele din spatele puterii

Trei proprietăți măsurabile definesc performanța unui magnet. Magneți cilindri de neodim conduce în toate trei:

Produsul energetic (BHmax) este cifra cea mai grăitoare - măsoară cât de multă energie magnetică utilizabilă este stocată pe unitate de volum. Magneții de neodim de gradul N52 ajung până la 440 kJ/m³ , de peste zece ori mai mare decât un magnet tipic de ferită. Acesta este motivul pentru care cilindrii de neodim pot genera forțe puternice de reținere dintr-un corp foarte compact.

Cum forma cilindrului amplifică performanța

Forma nu este un factor pasiv - ea determină în mod activ modul în care fluxul magnetic este direcționat și concentrat. Forma cilindrică oferă avantaje geometrice specifice:

Concentrația fluxului axial

Când un magnet cilindru este magnetizat axial (prin fețele sale plate), tot fluxul iese dintr-o față circulară și revine prin cealaltă. Acest lucru creează un câmp strâns focalizat, de înaltă densitate la fiecare pol. Un cilindru cu a raportul diametru-lungime aproape de 1:1 tinde să maximizeze intensitatea câmpului la poli pentru un anumit volum de material.

Factor de demagnetizare redus

Toți magneții generează un câmp intern de demagnetizare care funcționează împotriva propriei magnetizări. Cilindrii alungiți (unde înălțimea depășește semnificativ diametrul) au un factor de demagnetizare mai mic de-a lungul direcției axiale. Aceasta înseamnă că mai mult din energia magnetică inerentă a magnetului contribuie la câmpul extern, mai degrabă decât să fie risipită luptă împotriva opoziției interne.

Opțiune de magnetizare radială

Magneți cilindrici poate fi magnetizat și radial, cu polul nord pe suprafața exterioară curbată și polul sud în centru (sau invers). Această configurație este utilizată pe scară largă în motoarele electrice și senzori în care este necesar un câmp radial uniform rotativ. Simetria circulară a cilindrului este potrivită în mod unic pentru această aplicație.

Procesul de fabricație: Cum aliajul brut devine un magnet de înaltă performanță

Puterea unui magnet cilindru de neodim finit nu este automată - depinde de un proces de fabricație strict controlat:

1. Topirea si turnarea aliajelor — Neodimul, fierul și borul sunt topite împreună și turnate în lingouri sau turnate în bandă în fulgi subțiri pentru a crea o microstructură uniformă.
2. Măcinarea până la pulbere fină — Aliajul este pulverizat la o dimensiune a particulelor de aproximativ 3–5 micrometri. Fiecare particulă este în mod ideal un singur domeniu magnetic, care este esențial pentru o coercivitate maximă.
3. Alinierea într-un câmp magnetic — Pulberea este presată în formă, în timp ce un câmp extern puternic aliniază toate axele cristalului în aceeași direcție. Acest pas este critic - boabele nealiniate reduc direct puterea finală a magnetului.
4. Sinterizarea — Compactul presat este încălzit la aproximativ 1.000–1.100°C, topind particulele într-un corp dens, solid, fără a le topi. Un tratament termic post-sinterizare optimizează chimia granulelor.
5. Prelucrare și acoperire — NdFeB sinterizat este fragil și predispus la coroziune. Cilindrii sunt tăiați la dimensiuni precise și apoi acoperiți - cel mai frecvent cu nichel-cupru-nichel sau zinc - pentru a proteja împotriva oxidării.
6. Magnetizare finală — Cilindrul finit este plasat într-un magnetizator pulsat care saturează materialul prin aplicarea unui câmp mai puternic decât pragul de coercivitate, blocând domeniile în aliniere permanentă.

Fiecare pas afectează nota finală. Diferența dintre un magnet N35 și un N52 provine în mare parte din puritatea pulberii, precizia de aliniere și condițiile de sinterizare - nu din materiale fundamental diferite.

Sistemul de note: Ce înseamnă de fapt de la N35 la N52

Magneții de neodim sunt vânduți în clase standardizate. Numărul care urmează după „N” se referă direct la produsul energetic maxim în megagauss-oersteds (MGOe):

• N35 — Produs energetic de ~35 MGOe (≈ 279 kJ/m³). Clasă la nivel de intrare, disponibilă pe scară largă și rentabilă.
• N42 — Produs energetic de ~42 MGOe (≈ 334 kJ/m³). Un echilibru popular între putere și disponibilitate.
• N52 — Produs energetic de ~52 MGOe (≈ 414 kJ/m³). Cel mai înalt grad disponibil comercial, care necesită un aliaj extrem de pur și o prelucrare precisă.

Sufixele suplimentare cu litere indică rezistența la temperatură: gradele simple „N” sunt evaluate la 80°C, în timp ce gradele „M”, „H”, „SH”, „UH” și „EH” tolerează până la 200°C. Rezistența mai mare la temperatură se obține prin adăugarea de disprosiu sau terbiu, care crește coerctivitatea cu prețul unui produs energetic ușor redus.

Puterea lumii reale: exemple practice

Proprietățile magnetice abstracte devin semnificative atunci când sunt traduse în forțe reale de reținere. Următoarele exemple ilustrează ce pot face magneții de cilindru de neodim la dimensiuni comerciale tipice:

Rețineți că aceste forțe de tragere sunt măsurate în condiții ideale (suprafață plată, curată din oțel, contact complet). Chiar și un spațiu mic de aer reduce dramatic forța efectivă - un spațiu de 1 mm poate reduce forța de tragere cu 50% sau mai mult în funcție de mărimea și gradul magnetului.

Limitări care afectează puterea lumii reale

În ciuda performanțelor lor excepționale, magneții de cilindru de neodim au limite fizice bine definite de care inginerii și utilizatorii trebuie să țină seama:

Sensibilitate la temperatură

Magneții standard de neodim de calitate N încep să piardă magnetizarea reversibil peste aproximativ 80°C. Dacă este încălzit peste Temperatura Curie de 310–340°C , sunt permanent demagnetizate. În schimb, magneții alnico rămân funcționali până la 550°C. Pentru aplicații la temperaturi ridicate, sunt necesare variante de calitate superioară cu adaos de disproziu.

Fragilitate și fragilitate

NdFeB sinterizat are o microstructură asemănătoare ceramicii. Magneții cilindric se pot crăpa sau sparge dacă se blochează brusc sau scapă pe suprafețe dure. Aceasta nu este o slăbiciune a proprietăților lor magnetice - este o limitare mecanică a procesului de sinterizare care trebuie gestionată cu manipulare și montare corespunzătoare.

Coroziune fără acoperire

NdFeB neacoperit se oxidează rapid în mediile umede, formând o suprafață pudră care degradează atât integritatea structurală, cât și performanța magnetică. Straturile de nichel sau zinc aplicate în timpul producției sunt funcționale, nu doar cosmetice - deteriorarea acoperirii poate iniția coroziune care slăbește progresiv magnetul.

De ce magneții cilindrici de neodim depășesc alte forme pentru mai multe utilizări

În comparație cu magneții disc (raport înălțime-diametru foarte scăzut), magneții bloc sau magneții inel, cilindrii oferă o combinație practică de avantaje:

• Geometria câmpului previzibilă — Simetria axială face calculele câmpului magnetic simplu, ceea ce este valoros pentru proiectarea inginerească.
• Fețe de stâlp puternice — Capetele circulare plate concentrează bine fluxul, producând o intensitate mare a câmpului de suprafață utilă pentru detectarea și fixarea.
• Raporturi de aspect versatile — Prin modificarea raportului lungime-diametru, același material poate fi optimizat pentru diferite profiluri de câmp: cilindrii scurti produc un câmp larg și puțin adânc, în timp ce cilindrii lungi produc un câmp mai îngust și mai profund.
• Compatibilitate cu sistemele rotative — Cilindrii se potrivesc în mod natural în alezaje, carcase și rotoare, făcându-i un factor de formă standard pentru motoare, actuatoare și codificatoare.

Magneții disc, deși similari, au un factor de demagnetizare mai mare datorită suprafeței lor mari față de grosimea lor, ceea ce îi face oarecum mai puțin eficienți pe unitate de volum de material. Pentru aplicațiile în care atât forța de tracțiune, cât și lungimea compactă contează, geometria cilindrului este adesea alegerea optimă.
