Cum să alegi magnetul NdFeB potrivit pentru aplicația ta?

Alegerea magnetului NdFeB (neodim fier bor) potrivit se reduce la cinci factori de bază: gradul (puterea magnetică), temperatura maximă de funcționare, tipul de acoperire, forma și dimensiunile și direcția de magnetizare . Obțineți acești cinci parametri corecti, iar magnetul va funcționa fiabil în aplicația dvs. timp de ani de zile. Pierdeți chiar și unul și riscați demagnetizarea, deteriorarea coroziunii sau nepotrivirea mecanică. Acest ghid vă ghidează sistematic prin fiecare decizie.

Înțelegeți sistemul de note înainte de orice altceva

Magneți NdFeB sunt clasificate după grad, exprimate ca un număr urmat de una sau două litere - de exemplu, N35, N42, N52 sau N35SH. Numărul indică produs energetic maxim în MGOe (Megagauss-Oersteds) , care este o măsură directă a densității energiei magnetice. Literele indică clasa de performanță termică a magnetului.

Iată o defalcare a claselor comune și a produselor energetice tipice ale acestora:

O regulă practică: nu alegeți automat nota cea mai mare . Calitățile mai înalte sunt mai greu de prelucrat, mai fragile și pot avea o coercivitate mai mică, ceea ce înseamnă că se demagnetizează mai ușor la temperaturi ridicate. Potriviți nota cu intensitatea reală a câmpului necesară în proiectarea dvs.

Potriviți evaluarea temperaturii cu mediul dvs. de operare

Temperatura este specificația cel mai frecvent trecută cu vederea la selectare Magneți NdFeB . Magneții standard de calitate N (fără sufix) au o temperatură maximă de funcționare de numai 80°C . Expunerea lor la temperaturi mai ridicate cauzează demagnetizare ireversibilă - o defecțiune care nu poate fi corectată fără remagnetizare.

Sufixul de litere din grad indică clasa de coercibilitate la temperatură înaltă:

• Fără sufix (de exemplu, N42): Temperatura maxima de functionare 80°C
• M (de exemplu, N42M): Până la 100°C
• H (de exemplu, N42H): Până la 120°C
• SH (de exemplu, N38SH): Până la 150°C
• UH (de exemplu, N35UH): Până la 180°C
• EH (de exemplu, N33EH): Până la 200°C
• AH (de exemplu, N30AH): Până la 220°C

De exemplu, un motor de tracțiune a unui vehicul electric poate vedea temperaturi de 120-150°C în interiorul ansamblului rotorului. În acest caz, o calitate N42H sau N38SH este alegerea potrivită. Utilizarea unui N42 standard ar duce la pierderea câmpului în primul ciclu de operare la temperaturi ridicate.

Luați în considerare și magnetul coeficientul de remanență de temperatură , care este de obicei de la -0,11% la -0,12% per °C pentru NdFeB. Un magnet evaluat la 1,30 T la 20°C va produce aproximativ 1,17 T la 120°C - o reducere de 10% care trebuie luată în considerare în designul circuitului dumneavoastră magnetic.

Selectați stratul corect pentru mediul dvs

Magneți NdFeB sunt foarte susceptibile la coroziune. Aliajul de bază conține fier și elemente de pământuri rare care vor rugini rapid în medii umede sau agresive chimic, fără un strat protector. Alegerea unui strat greșit este una dintre cauzele principale ale defectării premature a magnetului în câmp.

Opțiuni comune de acoperire și caracteristicile lor

Rețineți că grosimea stratului de acoperire afectează direct toleranțele dimensionale. Dacă designul dvs. are spații libere strânse - de exemplu, o fantă a rotorului cu o toleranță de 0,1 mm - stratul de nichel de 20 μm trebuie luat în considerare în dimensiunile prelucrate ale magnetului.

Definiți forma și dimensiunile pe baza circuitului dvs. magnetic

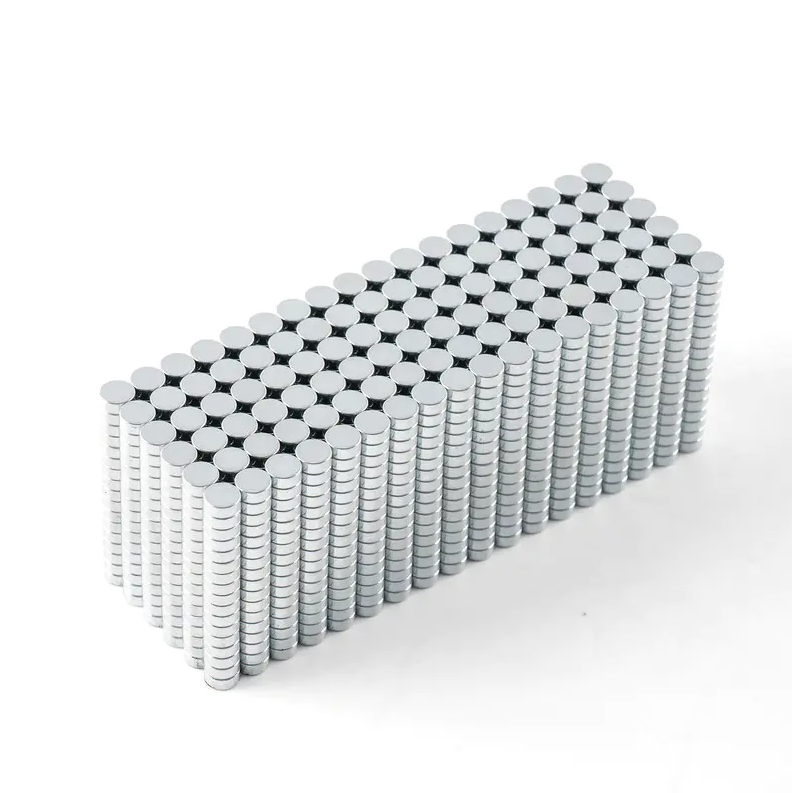

Magneți NdFeB sunt fabricate într-o gamă largă de forme standard: blocuri, discuri, inele, arce, tije și profile personalizate. Forma pe care o alegeți trebuie să servească geometria circuitului magnetic, nu invers.

Considerațiile dimensionale cheie includ:

• Raportul lungime-diametru (L/D) pentru magneți cilindrici: Un raport L/D peste 0,7 este în general preferat pentru a evita autodemagnetizarea din factorul de formă.
• Magneți cu arc pentru motoare: Raza interioară și exterioară, unghiul arcului (de exemplu, 45°, 60°, 90°) și grosimea afectează toate densitatea fluxului în spațiul de aer. Chiar și o abatere de 1° a unghiului arcului poate schimba forma de undă EMF înapoi într-un motor BLDC.
• Magneți inel pentru mașini cu flux axial: O uniformitate a grosimii peretelui de ±0,05 mm este adesea critică pentru o performanță echilibrată.
• Grade de toleranță: Toleranțele standard sunt de obicei de ±0,1 mm pentru NdFeB sinterizat. Măcinarea de precizie poate atinge ±0,02 mm, dar crește costul și timpul de livrare.

Pentru prinderea magneților utilizați în dispozitive de fixare sau încuietori, forța de tragere depinde puternic de spațiul de aer. Un disc magnet evaluat la o forță de tracțiune de 10 kg la o distanță de 0 mm va produce mai puțin de 1 kg la un spațiu de aer de 3 mm - un factor de 10 scădere doar datorită reticenței spațiului de aer.

Specificați direcția de magnetizare pentru ansamblul dvs

Magneți NdFeB pot fi magnetizate în direcții diferite în raport cu geometria lor. Cele mai comune opțiuni sunt axiale (prin grosime), diametrale (pe diametru) și radiale (din centru spre exterior). Specificarea direcției greșite de magnetizare va avea ca rezultat un magnet care nu poate fi utilizat în ansamblul dvs., chiar dacă fiecare alt parametru este corect.

• magnetizare axială: Standard pentru majoritatea magneților disc și bloc. Polii nord și sud sunt pe fețele plane.
• magnetizare diametrală: Obișnuit pentru tijele cilindrice utilizate în senzori și actuatoare liniare. Stalpii sunt pe părțile opuse ale cilindrului.
• magnetizare radiala: Folosit în magneți inel pentru motoarele de curent continuu și anumite configurații de difuzoare. Necesită dispozitive de magnetizare specializate și este mai complex de fabricat.
• Magnetizare multipolara: Se aplică inelelor sau arcurilor din motoarele pas cu pas și aplicațiile de codificator. Un singur inel poate avea 8, 16 sau chiar 32 de poli cu regiuni alternante nord-sud.

Confirmați întotdeauna direcția de magnetizare cu un contor Gauss sau cu o sondă Hall înainte de a integra magneții într-un ansamblu, în special în configurațiile cu mai mulți poli, unde erorile de polaritate pot cauza dezechilibrul rotorului.

Luați în considerare proprietățile mecanice și constrângerile de manipulare

Magneții NdFeB sunt materiale sinterizate asemănătoare ceramicii. Ei sunt tare dar fragilă , cu o rezistență la compresiune de aproximativ 1.050 MPa, dar o rezistență la încovoiere de numai 250 MPa. Aceasta înseamnă că pot rezista bine la compresiune, dar se vor crăpa sau se vor ciobi la îndoire, impact sau tensiuni de tracțiune.

Cerințe practice de manipulare pentru a planifica:

• Magneții mari (peste 50 mm în orice dimensiune) necesită dispozitive de fixare sau distanțiere în timpul asamblarii pentru a preveni atracția necontrolată și fractura prin impact.
• Magneți NdFeB should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Lipirea cu adeziv este comună pentru montaj; totuși, adezivul trebuie să fie evaluat pentru temperatura de funcționare și dilatarea termică diferențială dintre magnet (coeficient ~5 × 10⁻⁶/°C) și carcasa din oțel (~11 × 10⁻⁶/°C).
• Stimulatoarele cardiace, cardurile de credit și ceasurile mecanice trebuie ținute la cel puțin 10–15 cm distanță în timpul manipulării magneților de calitate superioară.

Utilizați un cadru de decizie pentru a converge spre specificația corectă

La aprovizionare Magneți NdFeB pentru o nouă aplicație, rezolvarea acestor întrebări în ordine va elimina în mod sistematic opțiunile nepotrivite:

1. Care este temperatura maximă pe care o va atinge magnetul în funcționare? → Aceasta determină sufixul gradului (fără sufix, M, H, SH, UH, EH sau AH).
2. Ce densitate de flux sau forță de tracțiune este necesară la punctul de lucru? → Aceasta determină produsul energetic minim și, prin urmare, gradul numeric (de exemplu, N35 vs. N48).
3. Care este expunerea la mediu? → Aceasta determină stratul de acoperire (Ni pentru interior uscat, epoxidic sau Parylene pentru medii umede sau chimice).
4. Ce formă și direcție de magnetizare necesită circuitul magnetic? → Aceasta determină geometria și orientarea.
5. Care sunt toleranțele dimensionale necesare? → Aceasta determină dacă toleranțele standard de sinterizare sunt suficiente sau dacă este necesară șlefuirea de precizie.
6. Ce cantitate este necesară și cu ce frecvență de livrare? → Acest lucru influențează dacă dimensiunile standard de catalog sau uneltele personalizate sunt mai practice.

Rularea unei simulari magnetice cu elemente finite (FEM) folosind datele reale ale curbei B-H pentru nota selectată - nu ipoteze simplificate - este recomandată cu tărie înainte de a finaliza specificația pentru orice aplicație de volum mare sau critică pentru siguranță.

Verificați calitatea prin teste standardizate

Odată ce ați identificat o specificație țintă, solicitați rapoarte de testare a materialelor certificate (CMTR) sau date de testare de la terți care confirmă următorii parametri pentru fiecare lot de producție:

• Remanență (Br) — verificat prin intermediul unui fluxmetru calibrat, nu doar printr-o citire Gauss de suprafață
• Coercivitate (Hcb și Hcj) — coercivitate intrinsecă Hcj este critică în special pentru gradele de temperatură înaltă
• Produs energetic maxim (BHmax) — trebuie să se încadreze în fereastra de calificare declarată
• Rezultatele testului cu pulverizare cu sare — ASTM B117 sau echivalent, potrivit cu specificațiile de acoperire
• Raport de control dimensional — dimensiunile critice verificate în raport cu toleranțele de desen folosind CMM sau măsurători optice

Consistența de la lot la lot este o provocare cunoscută în producția de NdFeB sinterizat. Proprietățile magnetice pot varia cu ±3–5% între loturile de cuptor, ceea ce este semnificativ în aplicațiile de precizie. Specificarea criteriilor de inspecție primite în comanda dumneavoastră – nu doar bazarea pe autocertificarea furnizorului – este un pas practic care previne defecțiunile de asamblare în aval.
